一、江蘇5050rgb幻彩內置ic貼片led燈珠封裝尺寸圖紙
二、江蘇5050rgb幻彩內置ic貼片led燈珠的電壓、波長、亮度等屬性參數
5050RGB內置IC幻彩燈珠引腳功能：
序號 | 符號 | 管腳名 | 功 能 描 述 |
1 | VDD | 電源 | 供電管腳 |
2 | DOUT | 數據輸出 | 控制數據信號輸出 |
3 | VSS | 地 | 信號接地和電源接地 |
4 | DIN | 數據輸入 | 控制數據信號輸入 |
5050RGB內置IC幻彩燈珠最大額定值（如無特殊說明，TA=25℃,VSS=0V）
參數 | 符號 | 范圍 | 單位 |
電源電壓 | VDD | +3.5~+5.3 | V |
邏輯輸入電壓 | VI | -0.5～VDD+0.5 | V |
工作溫度 | Topt | -25～+80 | ℃ |
儲存溫度 | Tstg | -40~+105 |
三、5050RGB幻彩燈珠產品主要特點
1、智能反接保護，電源反接不會損壞IC；
2、IC控制電路與LED點光源公用一個電源；
3、控制電路與RGB芯片集成在一個5050封裝的元器件中，構成一個完整的外控像素點；
4、內置信號整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加；
5、內置上電復位和掉電復位電路；
5、每個像素點的三基色顏色可實現256級亮度顯示，完成16777216種顏色的全真色彩顯示，掃描頻率不低于400Hz/s；
6、串行級聯接口，能通過一根信號線完成數據的接收與解碼；
7、任意兩點傳傳輸距離在不超過5米時無需增加任何電路；
8、當刷新速率30幀/秒時，級聯數不小于1024點；
9、數據發送速度可達800Kbps；
10、光的顏色高度一致，性價比高；
四、5050RGB內置IC幻彩燈珠應用領域
東莞市雷格光電生產的5050單色/雙色/rgb/rgbw貼片燈珠產品采用正規芯片、金線、銅支架、硅膠封裝；
5050led貼片燈珠具有發光效率高，光譜窄，單色性好、顯色性高、綠色環保、精密恒流、壽命長達50000小時、光衰低、亮度高、耗能小、抗靜電能力強、光色一致性好、性價比高等特點。顯色指數可達95%。?
5050帶IC幻彩燈珠主要應用于LED全彩發光字燈串,LED全彩模組， LED全彩軟燈條硬燈條,LED護欄管、LED點光源,LED像素屏,LED異形屏，各種電子產品，電器設備跑馬燈等產品上。

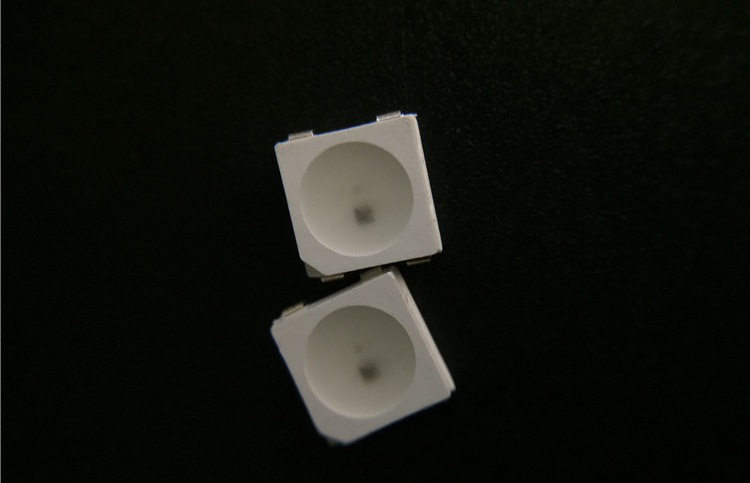

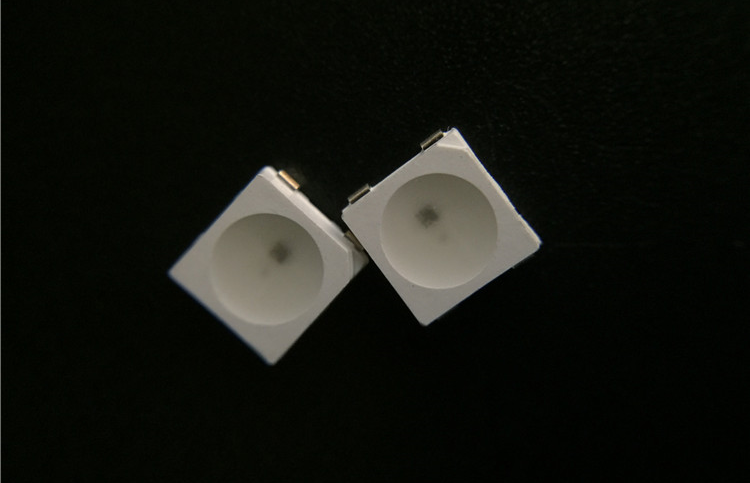

5050led貼片燈珠的封裝尺寸：5mm*5mm*1.6mm，亮度可以達到5500-6000MCD（純白光、暖光的稍微小一點），5050LED貼片燈珠的工作電壓和普通LED一樣，只需要3.2-3.4V，電流也一樣是20MA。由于5050貼片LED燈珠封裝的體積較小，做工比較精細，所以手工焊接不太方便，但是不是說不能焊接，5050LED封裝焊接溫度要控制在250度內，否則會燙壞較貴的5050貼片LED燈珠。
由于5050貼片LED燈珠參數決定了它必然是款受人喜愛的LED產品，所以5050貼片LED封裝廣泛應用于高端民用節能燈、汽車儀表板、LED燈帶、手機背光及按鍵、儀器儀表背光及要求小體積的LED產品、LED背光、開關及標志的平面背光、來電顯示、閃光燈、汽車、音響、戶內顯示屏以及照明燈具市場等。
